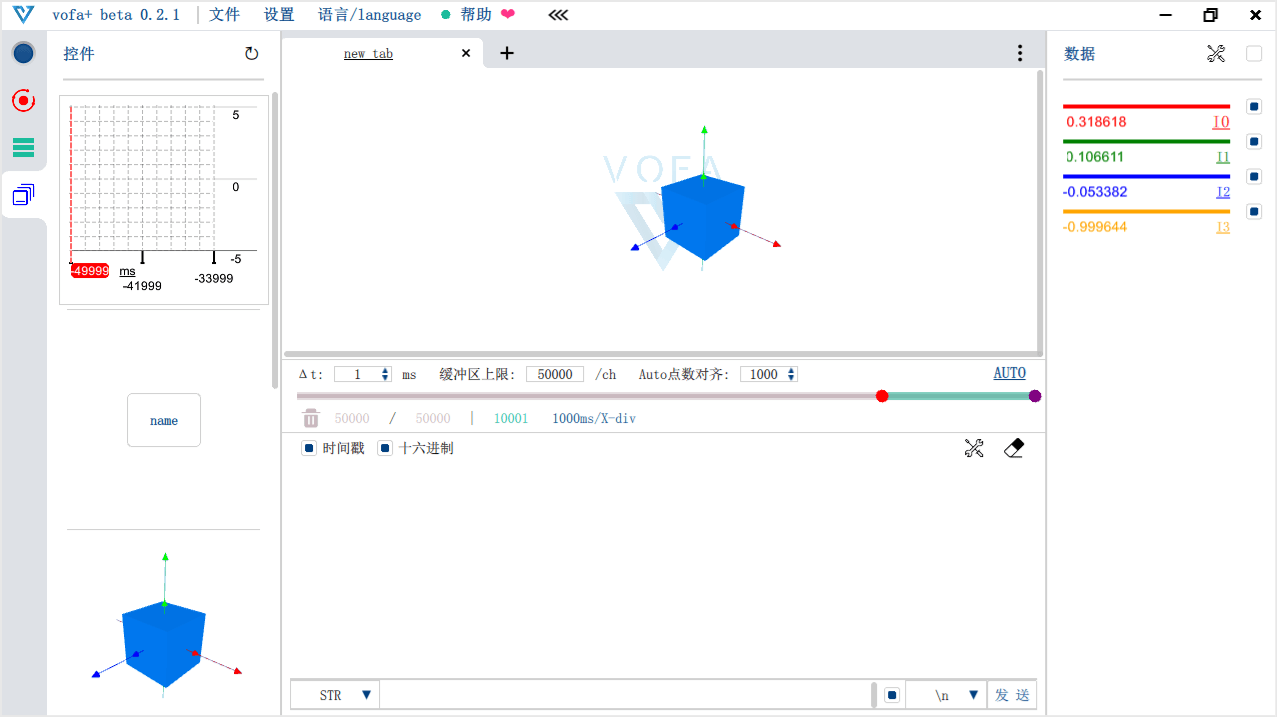

cube

介绍

  1. 支持欧拉角、四元数两种模式;
    • 欧拉角模式支持角度、弧度两种单位。
  2. 支持鼠标缩放、旋转模型;
    • 支持快速切换正视、侧视等多种视角。
  3. 支持更换模型、配色;

操作指南

绑定数据

  • 欧拉角模式,支持绑定X、Y、Z三轴的数据,支持切换弧度和角度单位;

X绑定了I0、Y绑定了I1、Z绑定了I3,单位为弧度。

  • 四元数模式,支持绑定X、Y、Z三轴的数据,同时多了一个scalar通道。

欧拉角模式下的切换单位按钮,变成了scalar通道。

缩放和切换视角

通过鼠标滚轮可以缩放模型,拖动可以旋转模型视角。

右键菜单<模型视图>子菜单里也支持了多种预设视角。

更换模型

  • 右键菜单<模型文件>子菜单里,支持更换模型文件,支持obj、stl格式;
  • 直接将模型文件拖拽到控件,也可以更换模型。

位姿偏置

在控件中央双击,或者在右键菜单勾选<位姿偏置设置窗口>,可以设置模型的位姿偏置。

外观设置

右键菜单<主题>子菜单中,可以设置模型配色等外观。
